これは私が勝手に考えた物で、たぶん誰も、どこにも書いていない物です。なので、大間違いかもしれません。

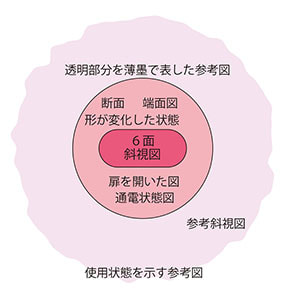

でも、私が繰り返し作図をする中で、芽生えた理論です。 少し図を使って説明します。 １階層目には、６面図と斜視図が入ります。特許庁が「一組の図面」と呼ぶ物です。 ２階層目には、断面図、端面図、通電状態図、変化した状態、蓋を開いた状態等、言わば図のタイトルに 「参考」の付かない図が入ります。 ３階層目は、参考図の世界です。透明部分を示す図等は、結構重要な感じがしますが、薄墨を用いる等、 やや独特なので参考図なのでしょうね。使用状態を示す参考図は、参考図でも少し外側だと思います。 それでは、どの様な構造なのか、ご説明申し上げます。 １層目は「一組の図面」と呼ばれる物で、６面と斜視図の７図で１セットになります。他の図は存在しません。 組み物の場合は、複数の物品と、組んだ図それぞれで１層目です。 斜視図は必須ではありません。正投影の６面図が有れば１層目はクリアです。その6面図でも、同一若しくは 対称の関係にある図は省略「可能」です。 この「可能」というのが大変厄介です。必ず、ではありません。20歳を超えたら飲酒は可能ですが、必ず 飲まなければいけない、と言われたらびっくりしますよね。省かなくても良いのです。 例えば現在ですと、部分意匠では、権利範囲の見えない面は省いても良い事になっています。しかし、 後に中国出願する際に、まず部分意匠制度が無く、6面が足りない、という面倒が発生します。 どうするのでしょう・・。 また、アイソメトリック図法で描かれた斜視図が２図（６方向を全て表す）あれば、１階層目はＯＫになりました。 ただ、国内専門ルールなので、一応６面は描く事をお勧めします。 蓋を開けないと、権利範囲が見えない部分意匠等の特殊な場合、開いた状態で6面図（斜視図）を描きます。 １階層目で権利範囲無し、というのは危なすぎます。何の意匠か、わからないです。 ２層目は、基本的に１層目のサポートです。断面図（端面図）で形状の理解を助け、通電状態、変化した状態 等、本物品の特徴を表しながら権利化の輪に入れる感じです。 ２層目までは、１層目と整合性を合わせなければいけません。１意匠１物品の硬い枠に嵌めるので、他の 形状を想起させるような、不要な線、もしくは線の欠落が無い様、注意が必要です。 ３層目の参考図は、言わばなんでもありです。自由です。目的は形状の理解、もしくは発明の理解を 助けるもの、なので、１～２層目をサポートするものです。 基本の１層目に対して、線の増減があっても審査対象外です。図は幾ら出してもＯＫですが、特許庁から 無意味だから加減して欲しい旨のコメントがありました。良くある例として、黄色い物を出願（１層目）して、 参考図（３層目）で赤色や、青色に変えた物を見受けるが、参考図は権利化に含まれない、という物です。 諦めて無色の形状だけで権利化しろと言う事ですかね・・。関連で出せという事かもしれませんが。 使用状態を示す参考図は、少し独特です。求められる内容が、本発明（本物品）の「使用方法」「使用目的」 「使用箇所」を詳らかにする事、なので、形状の理解を助ける物ではなく、かなり独特な立ち位置です。 基本的に１意匠１物品なので、使用時に関係する他物品が含まれるのはＯＫですが、無関係の他物品は 控えましょう。釣り竿の発明で、使用図を描く時に、リールとか、漁師さんはＯＫですが、漁師さんの靴下を 多数参考図に描いても発明と何の関係もなく、無意味で、無駄です。１意匠１物品の原則からも外れます。 部分意匠等で、形状に破線部が有った場合ですが、使用状態を示す参考図で、私は破線部を実線に変えて います。使用方法が分かりやすくなるからです。どの様な使用図になるのか、それは物品次第ですが、 本物品をとても小さく描かねばならない時もあります。その様な場合、破線にこだわると、描けても本物品が 理解不能な何かになってしまいます。明らかに誤りです。図には目的があります。目的を果たしていません。 ちなみにＵＳ・ＥＵ・ハーグでは、使用図において本物品以外は破線に変わります。これは国の指定なので 逆らえません。 ３層目の参考図は参考例の扱いなので、例えば参考斜視図、という図を描いたとしても、拒絶にはなりません。 ただし、１層目の斜視図の代わりにはならないのです。これが、決定的に判らない方が以前社内に居まして、 随分苦労しました。私よりベテランの方で、「ずっと参考斜視図で出願してきた、拒絶にはなった事が無い」と 胸を張って譲らないのですが、参考斜視図が拒絶になる訳がないのです。その代わり権利にもなりません。 ちなみに以前、使用状態を示す参考図から逆算して正面図の向きを決める、という方がいらっしゃいました。 いきなり電話口でその様な事を申されまして、「？」と悩んでいたら、「そんな事が判らないレベルなら、 仕事は出せない」、と、いきなり電話を切られた事がありました。何だったのでしょうか。 使用状態を示す参考図では、斜視図を用いる事も多くございまして、必ず使用図が正面図ではありません。 豚さんの蚊取り線香筒を想像してみて下さい。使用図は後ろから、蚊取り線香と、線香立てを入れる図 （斜視図）になるかと思いますが、正面図の向きは豚さんの顔です。 正面図の向きは、基本的に人が向き合う面、及び方向、という理解でほぼＯＫです。 とはいえ、結構分かりにくい物品がある事も事実です。そのような時は公報で過去物を検索したり、 発明者に尋ねたりします。 駄文にしては長くなりました。一旦ここで一区切りとします。次回は透明体の表現等も御説明 申し上げたく思います。お目汚し大変失礼いたしました。有難うございました。 |
|
